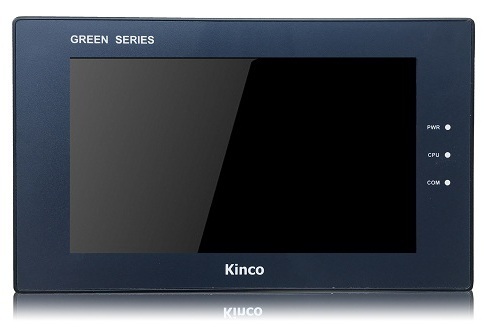

Kinco 7" Widescreen HMI-Touchpanel Green Series - GH070EKinco GH070E

Modernes, vielseitiges und sehr leistungsfähiges HMI Touchpanel mit 7'' Bildschirmdiagonale und einer Auflösung von 800 * 480 Pixeln von Kinco mit Ethernetschnittstelle. Das GH070E ist das Nachfolgemodell des MT4424TE und ist von den Einbaumaßen her zu diesem Modell kompatibel.

Im Vergleich zum günstigeren GL070E (oder dessen Vorgänger MT4434TE) hat diese Variante einen helleren Bildschirm, mehr serielle Schnittstellen, isolierte serielle Schnittstellen und Spannungsversorgung für hohe Störfestigkeit und eine SD-Kartenslot.

Über Ethernet und serielle Schnittstelle lassen sich SPS, Frequenzumrichter und andere Geräte, die Sie visualisieren oder steuern möchten, anschließen. Das Touchpanel bietet Ihnen einen vielseitigen Funktionsumfang und eine einfache grafische Konfiguration der SPS-Kommunikation. Das Touchpanel ist ideal für Maschinensteuerungen oder kleinere Anlagensteuerungselemente geeignet.

Das Gerät unterstützt die Kommunikation mit über 60 SPS-Modellen, darunter Siemens S7-200, S7-1200, S7-300/400, S7-1500, Modbus RTU/TCP (Master und Slave), Beckhoff Twincat, Allen Bradley, Thinget, Mitsubishi FX und vielen anderen. Weitere Details dazu finden Sie im Reiter "SPS-Treiber".

Funktionen (Auszug):

  • Vielseitige Grafikelemente zum Anzeigen und Bedienen
  • Animationen
  • Individuelle Grafikelemente und Bilder möglich
  • Umfangreiches Datalogging
  • Rezeptverwaltung
  • VNC-Server- und Client für die Fernsteuerung (z.B. vom Smartphone oder Browser)
  • PDF-Anzeige auf dem HMI (neu)
  • Nutzerverwaltung und Security
  • Alarme und Events
  • Eigene Sprachumschaltung für Anwender über Texttabellen programmierbar
  • C-Makros für komplexe Berechnungen
  • Programm- und Rezeptdownload per USB, USB-Stick oder Ethernet
  • FTP-Server zum Abrufen von CSVs und Logdateien
  • XY-Grafen mit bis zu 64 Kennlinien möglich, Histogramme
  • Generierung und Anzeige von QR-Codes
  • Scheduler für Kalendergesteuerte Funktionen
  • ...


KIH-7-GH070E  >> Datenblatt Download

- 7'' / 18 cm Bilddiagonale mit 800 * 480 Pixeln Auflösung
- 2 x serieller Anschluss mit 4 Schnittstellen (2 x RS-232/RS-485 + 1 x RS-232 + 1 x RS-485, isoliert)
- 1 x Ethernet-Schnittstelle, 1 x  SD-Kartenslot, 1 x USB-Host-Anschluss
- Helligkeit: 400 cd/m²
- isolierte Spannungsversorgung für hohe Störfestigkeit
- mehr als 60 Kommunikationstreiber für viele SPS inklusive

Besonders geeignet für: kleine und mittelgroße Maschinen oder einfache Bedienelemente in Anlagen.

Weitere Produktinformationen

Hersteller

Kinco

Artikelnummer des Herstellers GH070E
Programmierhandbuch

Das Nutzerhandbuch ist über das Hilfemenü in der Software DTools verfügbar

Abmessungen (B x H x T) 207 mm x 125 mm x 41 mm
Gewicht 0,6 kg
Montage 194 mm x 113 mm Ausschnitt; Montageklammern montiert
Schutzklasse IP65 (Front)
Versorgungsspannung 24 VDC
Leistungsaufnahme 5 Watt
Modbus TCP Master (Client) Ja
Modbus TCP Slave (Server) Ja
Modbus RTU Master Ja
Modbus RTU Slave Ja
freie serielle Kommunikation Ja
Profibus DP kein Profibus
CANopen kein CANopen
Ethernet ja
CE-Zertifikat verfügbar
Bildschirmdiagonale 7 " / 18 cm
Auflösung 800 * 480
Farben 16 Mio.
Speicher 128 MB NAND Flash 128 MB RAM (DDR3 )
Schnittstellen 1 x Ethernet (RJ45), 2 x RS232/485 (COM0, COM1) + 1 x RS232 (COM2) +1 x RS485 (COM3) + 1 x USB Host
Touchtype 4-Draht resistiv
Besonderheiten kann im Hochformat oder Querformat projektiert werden, SD-Kartenslot, isolierte Spannungsversorgung und isolierte serielle Schnittstellen für hohe Störfestigkeit der Kommunikation, beschichtete Platine für raue Umgebungen, 400 cd/m² Helligkeit und damit heller als die günstigeren Standardgeräte *Das Angebot des kostenlosen Tests gilt nur für Bestellungen von 1 Stk. und nur dann wenn Sie noch kein HMI von Kinco bei uns bestellt haben. Der angebotene Preis ist für alle Besteller gültig.
Unterstützte SPS

Siemens Logo!, S7-200, S7-1200, S7-300/400, S7-1500, Modbus RTU/TCP (Master und Slave), Beckhoff Twincat, Allen Bradley, Thinget, Mitsubishi FX und viele andere

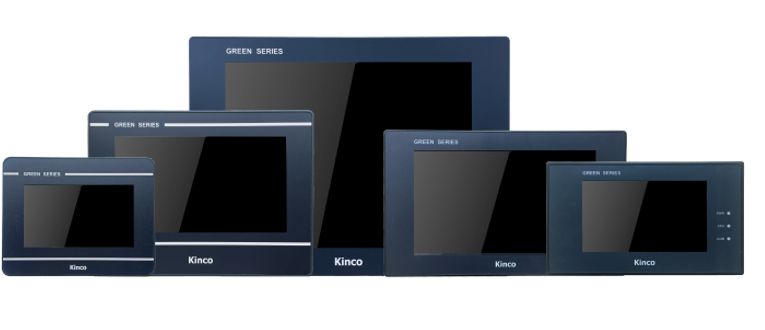

Kinco - Green Series

Die Kinco Green Series ist der Nachfolger der erfolgreichen Kinco MT4000-Serie für HMI. Die Green Series ist von den Abmessungen her gleich zur MT4000-Serie und Projekte aus HMIware können direkt in das neue DTools übernommen werden. Eine Migration ist also nahtlos möglich.

Die neue Green Series bietet im Vergleich zum Vorgänger
- mehr Speicher

schnelleren Prozessor
- mehr Bildschirmfarben
- robusteres Gehäuse


Die neue DTools-Software ist gleich aufgebaut wie die bisherige HMIware-Software bietet aber eine Reihe neuer Elemente und Funktionen. Darunter u.a. einen neuen Rezepteditor für die leichte Auswahl und Bearbeitung von Rezepturen, einen FTP-Client, eine Netzwerk-Datenbankanbindung (SQL) sowie die Möglichkeit die IP der SPS über Systemvariablen zu ändern und so nahtlos mehrere SPS mit der gleichen Anzeige bedienbar und umschaltbar zu machen.

Die Programmiersoftware ist als kostenfreier Download beim jeweiligen HMI verfügbar.

Für andere Größen / Ausstattungen oder weitere Fragen setzen Sie sich gerne per Kontaktformular oder telefonisch mit mir in Verbindung!
